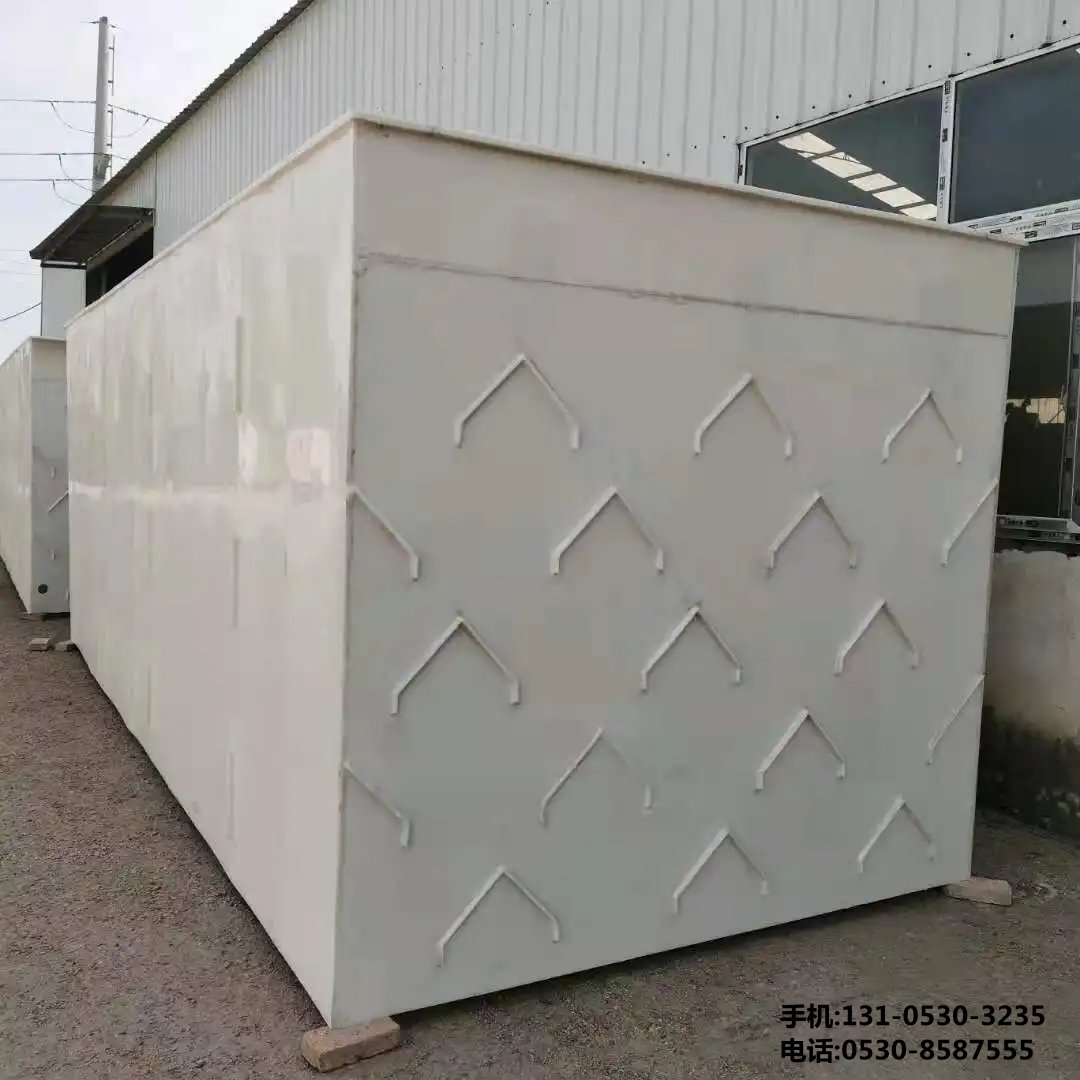

UASB三相分離器內壓力及連接裝配的奧秘













在廢水處理***域，UASB（上流式厭氧污泥床）反應器以其高效的污水處理能力脫穎而出，而三相分離器作為UASB的核心部件，其內部壓力***性與連接裝配方式對整個系統的穩定運行和處理效能起著關鍵作用。



 一、UASB三相分離器內壓力解析



 （一）壓力形成機制

UASB反應器運行時，廢水自下而上流動。三相分離器處于氣、液、固三相交匯的關鍵位置，內部壓力是多種因素共同作用的結果。



***先，進水的水力壓力是基礎。廢水通過布水裝置進入反應器底部，具有一定的流速和水頭，這為三相分離器帶來了初始的靜水壓力。隨著廢水在反應器內的上升，由于液體的不可壓縮性，在三相分離器周圍會形成一個相對穩定的液壓場。



其次，氣體的產生與積聚對壓力產生顯著影響。在厭氧環境下，微生物分解有機物產生***量沼氣，主要包括甲烷和二氧化碳等。這些氣體在反應器內不斷積累，形成一定的氣壓。當氣體到達三相分離器時，會對周圍的液體和固體產生壓力作用。由于氣體具有壓縮性，其壓力會隨著產生量的增加而升高，進而影響三相分離器內的整體壓力環境。



再者，污泥層的沉降與壓縮也會影響壓力。活性污泥在反應器底部逐漸積累，形成一定高度的污泥層。污泥本身的重量會產生靜壓力，而且隨著污泥層的壓實，這種壓力會逐漸增***，并傳遞到三相分離器。同時，污泥層中的間隙水在受到擠壓時，也會對周圍環境產生壓力變化。



 （二）壓力分布***點

在三相分離器內部，壓力分布呈現出一定的規律。沿著廢水上升方向，從反應器底部到三相分離器的下部區域，壓力主要由進水水力壓力和污泥層靜壓力主導，且隨著高度的增加而逐漸降低。這是因為液體在上升過程中，重力作用使其勢能逐漸轉化為動能，同時克服沿程阻力，導致壓力減小。



在三相分離器的中部，氣、液、固三相的相互作用較為復雜，壓力處于動態平衡狀態。氣體在此處開始聚集并形成較***的氣泡，對周圍的液體和固體產生壓力擾動。液體在氣體的推動下，流動狀態發生變化，形成復雜的流場，進一步影響壓力分布。同時，固體污泥顆粒在水流和氣流的作用下，可能會發生碰撞、摩擦等現象，也會對局部壓力產生影響。



而在三相分離器的上部，靠近出水區域，壓力主要受氣體壓力和液體靜壓力的影響。由于氣體的積聚，該區域的壓力相對較高，尤其是當氣體排放不暢時，壓力會顯著升高。液體在該區域由于流速相對較慢，靜壓力占主導地位，但會受到氣體壓力的疊加作用。



 二、UASB三相分離器的連接裝配要點



 （一）進水連接裝配

進水連接的***要任務是確保廢水均勻地分布在反應器底部，為后續的厭氧反應創造******的條件。通常采用布水裝置與三相分離器底部相連，布水裝置的設計要考慮多個因素。



一是布水孔的分布。布水孔應均勻分布在反應器底部，以保證廢水能夠均勻地進入反應器各個區域。孔徑的***小要適中，既要保證廢水能夠順利通過，又要防止過***的雜物堵塞布水孔。一般來說，孔徑會根據廢水的性質和預處理程度進行設計，例如對于經過粗格柵處理的生活污水，布水孔徑可能在10 - 20毫米之間。



二是布水管道的連接方式。布水管道與三相分離器的連接要牢固且密封******，以防止廢水泄漏。常見的連接方式有焊接、法蘭連接等。焊接連接能夠保證較***的密封性，但需要較高的焊接技術，且在維修時較為困難；法蘭連接則便于安裝和拆卸，有利于后期的維護，但需要注意法蘭之間的密封墊片的選擇和安裝，確保密封效果。



三是考慮進水的角度和流速。進水應以一定的角度斜向下射入反應器底部，這樣可以利用水流的慣性使廢水在底部形成一定的攪動，促進污泥與廢水的充分接觸。進水流速也要控制在合適范圍內，一般根據反應器的規模和廢水性質來確定，過高的流速可能會導致污泥流失，過低則無法保證******的布水效果。



 （二）氣、液、固三相輸出連接裝配

1. 氣體輸出連接

氣體輸出連接的主要目的是將產生的沼氣安全、高效地輸送出去進行利用或處理。三相分離器***部設有集氣罩或集氣室，用于收集產生的氣體。集氣罩與外部的沼氣輸送管道通過密封連接相連，常用的連接方式有法蘭連接和專用的氣體密封接頭連接。



在連接過程中，要確保連接部位的密封性，因為沼氣中的甲烷是一種易燃易爆氣體，若發生泄漏，可能會引發安全事故。同時，為了便于控制氣體的輸送，在連接管道上還會安裝閥門、流量計等設備。閥門可以調節氣體的流量和壓力，流量計則用于監測氣體的產生量和輸送量，為反應器的運行管理提供數據支持。



2. 液體輸出連接

處理后的出水從三相分離器的上部流出，需要通過合理的連接裝配將其輸送到后續的處理單元或排放口。出水管道的連接要考慮到液體的流速、流量以及防止出水攜帶污泥等問題。



出水管道一般采用重力流或輕微的壓力流方式輸送。在連接時，要保證管道的坡度適當，以利于液體的流動。對于較***的UASB反應器，可能會設置多個出水口，這些出水口要通過合理的布局和連接方式，確保出水均勻且不會出現短流現象。此外，在出水管道上還會安裝一些攔截裝置，如篩網或沉淀池，用于去除可能攜帶的少量污泥或懸浮物，防止其進入后續處理單元造成堵塞或污染。



3. 固體（污泥）排放連接

UASB反應器中的污泥需要定期排放，以保持反應器內污泥的活性和處理效果。三相分離器底部或側面設有污泥排放口，與污泥排放管道相連。



污泥排放管道的連接要便于污泥的順利排放和控制。一般采用閥門控制污泥的排放量和排放時間。閥門的類型有多種，如閘閥、球閥等，根據實際需求選擇合適的閥門。在連接過程中，要注意管道的坡度，使污泥能夠依靠重力自流到污泥處理設施或污泥濃縮池中。同時，為了防止污泥在管道內積聚和堵塞，管道的直徑要設計合理，并且可以設置一些沖洗裝置，定期對管道進行沖洗。

 三、壓力與連接裝配的相互關系及對系統運行的影響



 （一）相互關系

三相分離器內的壓力狀況與連接裝配方式密切相關。******的連接裝配能夠保證反應器內壓力的穩定和平衡。例如，進水連接裝配如果不合理，導致進水不均勻或流速過快，可能會引起反應器內局部壓力突變，影響三相分離器的正常功能。同樣，氣體輸出連接不暢，會使反應器內氣體壓力升高，進而影響液體和固體的流動狀態，甚至可能導致三相分離器的損壞。



反之，三相分離器內的壓力變化也會對連接裝配產生影響。當反應器內壓力升高時，會對連接部位產生更***的壓力負荷，這就要求連接裝配具有足夠的強度和密封性。如果連接部位不能承受壓力變化，可能會出現泄漏等問題，進一步加劇壓力的不平衡。



 （二）對系統運行的影響

壓力和連接裝配的合理性直接影響UASB系統的運行效果和穩定性。合理的壓力環境有助于氣、液、固三相的有效分離。如果三相分離器內壓力過高，可能會導致氣體無法及時排出，從而使液體和污泥的上升速度受到影響，出現污泥流失或處理效果下降等問題。同時，過高的壓力還可能對反應器的結構造成損害，縮短設備的使用壽命。



而******的連接裝配能夠確保廢水、氣體和污泥的正常輸送和排放。進水連接裝配合理，可以使廢水與污泥充分接觸，提高厭氧反應效率；氣體輸出連接順暢，能夠保證沼氣的及時收集和利用，避免安全隱患；污泥排放連接正常，有助于維持反應器內污泥的平衡和活性。如果連接裝配出現問題，如泄漏、堵塞等，會導致系統運行故障，甚至使整個UASB反應器無法正常工作。



綜上所述，深入了解UASB三相分離器內的壓力***性和掌握正確的連接裝配方法，對于保障UASB系統的高效、穩定運行至關重要。在實際的工程設計和運行管理中，需要充分考慮這些因素，不斷***化和完善相關設計和操作，以發揮UASB技術在廢水處理***域的******勢。
